Cara membuat dial chart (Speedometer) statik | Tutorial Pentaho BI Server

Sebelumnya, kita sudah belajar bagaimana cara melempar parameter dari satu chart ke chart lain. Artikelnya bisa dilihat disini. Nah, hari ini kita coba untuk belajar Membuat Dial Chart, tapi dalam bentuk Speedometer Statik.

Berikut tahapan-tahapannya:

 1. Langkah pertama yang kita butuhkan adalah membuat sebuah layout. Tapi karena kita sudah menggunakan layout default yang mempunyai 4 tempat untuk meletakkan chart, kita tidak perlu lagi membuat layout. Jadi langsung ke Tab Components Panel.

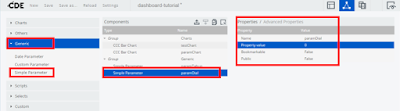

2. Di Tab Components Panel, yang perlu kita persiapkan adalah sebuah Dial Chart dan Parameter. Langkah pertama adalah membuat parameter, seperti dibawah (Isi Property value sesuai yang diinginkan):

Selanjutnya pilih Charts -> CGG Dial Components dan isi Properties-nya:

Keterangan:

Name         : Isi dengan nama chartnya

Range Colors Array : Untuk membuat rentang warna

Intervals Array : Untuk menentukan rentang warna dengan interval berapa-ke-berapa

Parameter         : Isi dengan nama parameter yang sudah dibuat

HtmlObject         : Isi dengan nama layout

Hasilnya akan seperti dibawah ini:

Dial Chart-nya bernilai 0 karena di Property Value pada tab Components Panel kita beri nilai = 0. Apabila kita ganti jadi 40, maka akan seperti ini:

Selesai. Semoga bermanfaat :)
